CAD平行线快捷命令操作指南
时间：2025-10-26 09:02:23
来源：宝乐动游戏站
作者：佚名
CAD作为专业制图领域的核心工具，其功能应用覆盖建筑工程、机械设计等多个领域。对于设计从业者而言，熟练掌握偏移命令能显著提升绘图效率。本文将通过图文对照方式详细解析平行线创建的核心操作技巧。
CAD偏移命令功能解析
在CAD制图系统中，生成平行线主要通过偏移命令实现。该功能对应两种启动方式：工具栏点击与指令输入。建议用户同时掌握两种方法以适应不同操作场景。

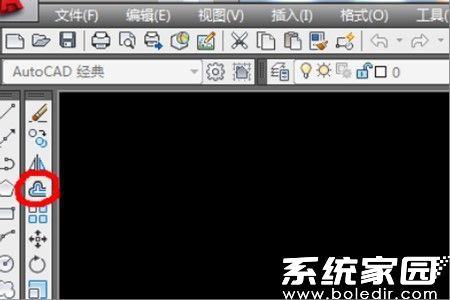

1、界面操作路径：启动CAD程序后，在左侧绘图工具栏定位偏移功能图标（通常显示为同心圆环图案），单击激活命令状态。

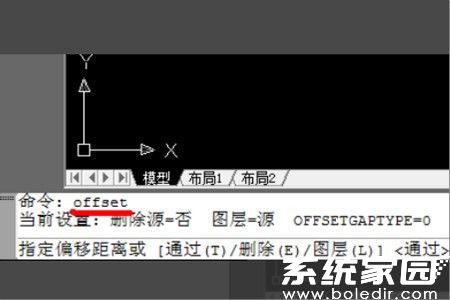

2、指令输入方式：在底部命令栏键入"OFFSET"（不区分大小写）后按空格键或回车键，此时光标会转换为参数输入状态。

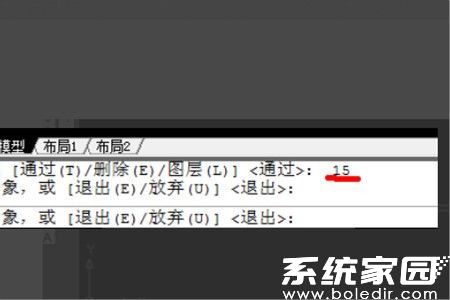

3、间距设定环节：根据设计需求输入精确的偏移数值（如500mm），系统默认继承上次操作参数，建议每次操作前核对数值准确性。

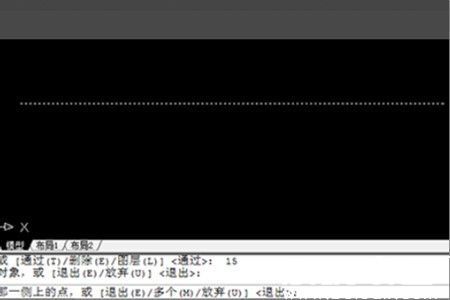

4、对象选取阶段：将光标移动至需要生成平行线的基准图元（直线/多段线/圆弧等），单击左键完成目标锁定，此时图元将高亮显示。

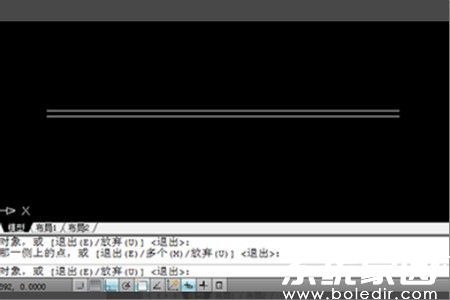

5、生成方向确认：向目标侧移动光标时会出现动态预览，确定偏移方向后再次单击左键，系统将自动生成符合设定间距的平行线。
实际应用中需注意单位制式统一问题，当出现偏移异常时可检查：1）当前文档单位设置 2）图元属性锁定状态 3）输入数值是否包含单位符号。建议通过F3键开启对象捕捉功能确保定位精准度。
掌握偏移命令不仅能快速创建平行线，还可应用于等距复制复杂图形。该功能支持连续操作模式，在完成首次偏移后按空格键可重复执行命令，大幅提升批量制图效率。对于弧形图元的平行生成，系统会自动计算曲率变化，保持几何特征的准确性。
