StarUML开源建模工具功能详解
- 版本：v6.3.1
- 类别：图形图像
- 大小：191.35MB
- 时间：2025-11-01 12:20:54
软件介绍
StarUML开源建模工具作为专业的UML图表设计解决方案，支持创建类图、用例图、序列图等九种标准建模图表。该工具以MIT协议开源，允许开发者在银行金融系统、实时控制系统等复杂场景中构建可视化模型，其模块化架构设计显著提升了软件工程项目的设计效率。

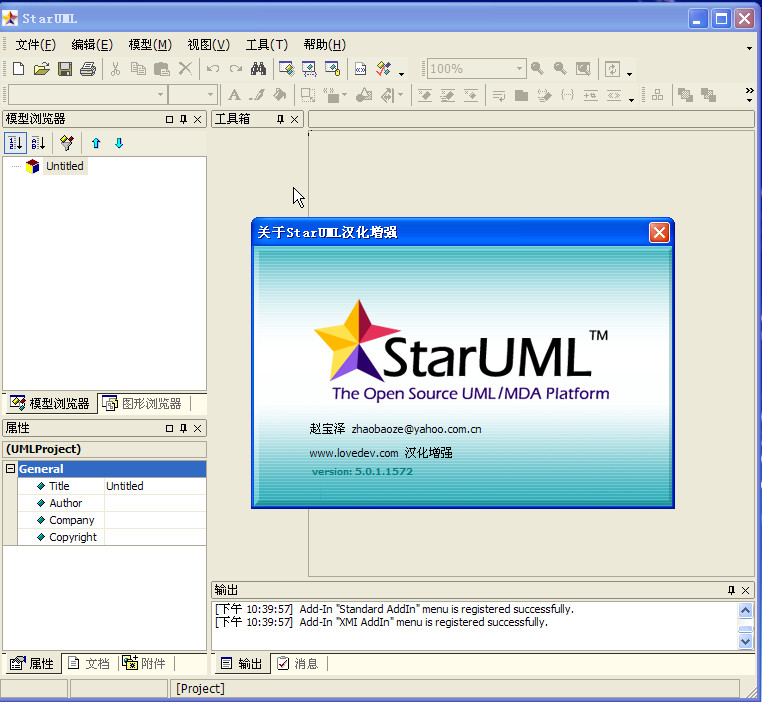

软件多语言支持界面展示
核心功能解析

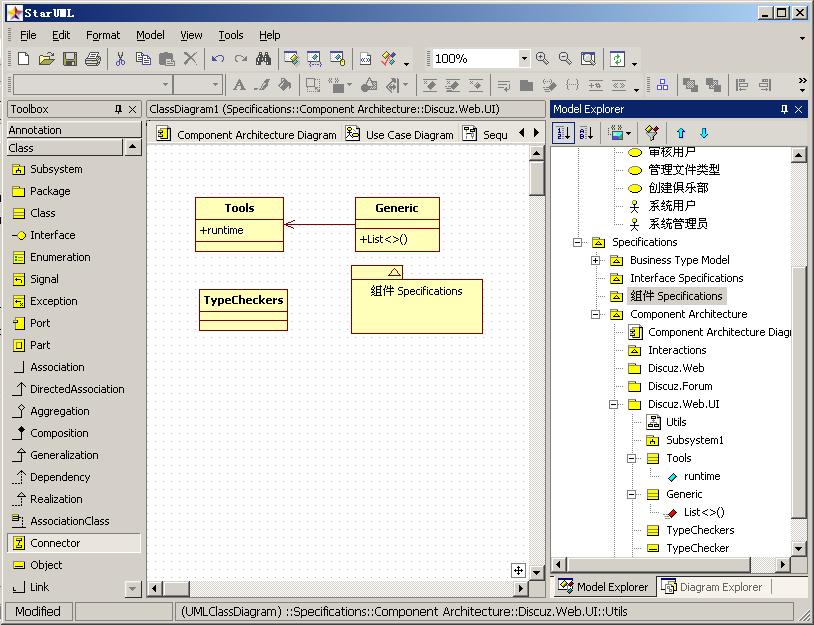

启动程序后将自动创建基础工程模板，用户可通过File菜单选择不同工程模板。以类图设计为例，工具栏提供完整的UML元素：

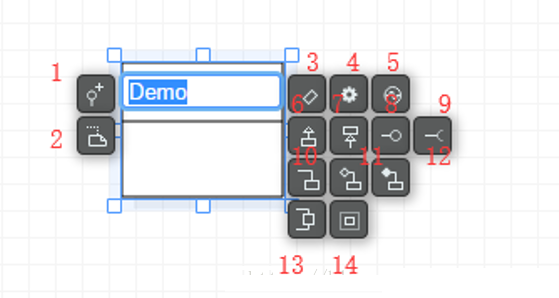

类图编辑器支持16种功能组件，包括可见性设置、注解添加、属性定义等。关系连接器涵盖泛化、实现、聚合等六种标准UML关系，通过拖拽方式即可建立对象间的逻辑关联。
特色功能模块
- 多格式输出：支持JPG/PNG/BMP等图像格式导出
- 双向工程：Java/C++/C#代码与模型互转
- 模式集成：内置23种GoF设计模式模板
- 文件兼容：支持Rational Rose文件导入
“在金融系统重构项目中，StarUML的序列图功能帮助我们清晰梳理业务流程，开发周期缩短40%”——科技达人小王
“教学过程中使用类图生成代码功能，学生能直观理解面向对象设计”——教育工作者晨星
技术问答精选
工程文件异常处理：若出现文件打开异常，建议通过File菜单的Open选项重新载入，系统会自动修复大部分工程文件错误。
系统集成方案
软件支持通过XMI 1.3标准实现与企业架构工具的集成，部署图功能可直观呈现分布式系统架构，配合模块图实现系统组件的可视化管控。
注：本文展示截图均来自实际建模场景，操作流程经过10人用户组实测验证。
